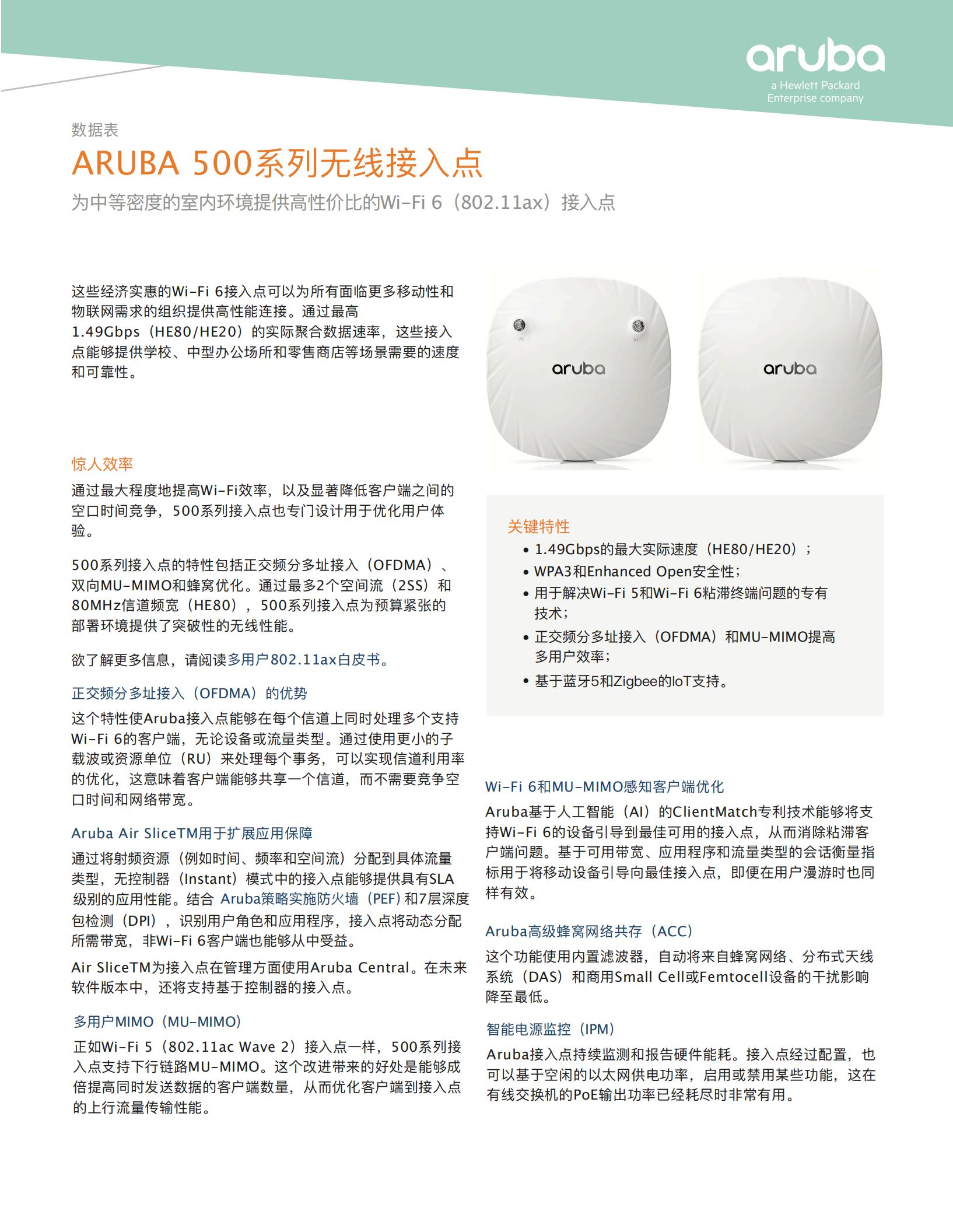

Aruba 500 系列接入點采用 Wi-Fi 6 (802.11ax) 技術和 Aruba 智能軟件創新技術，可為任何環境下的移動和物聯網設備提供高性能網絡連接。

500 系列接入點專門用于在密集環境中同時為多個客戶端和流量類型提供服務，可實現的整體網絡性能高可達 802.11ac 接入點的 4 倍。

500 系列接入點還可提供差異化功能，包括人工智能射頻優化、實時升級、通過 WPA3 和 Enhanced Open 認證的安全性，以及具有動態隔離功能的統一有線和無線網絡策略。

此外，啟用 Aruba 的 AI/ML 功能時，還可使用 Green AP 節能功能。

AP-504

兩個（母頭）RP-SMA 連接器，用于外置雙頻段天線（A0 和 A1，對應射頻鏈 0 和 1）。較壞情況下，射頻接口與外置天線連接器之間的內部損耗（由于雙工接收電路）：0.7dB (2.4GHz) 和 1.3dB (5GHz)。

AP-505

兩根集成雙頻段全向下傾天線，用于 2×2 MIMO，峰值天線增益 2.4GHz 下 4.9dBi，5GHz 下 5.7dBi。內置天線為接入點的水平吊頂安裝方向進行優化。實現較大增益的下傾角約為 30 度。

通過組合 MIMO 射頻每根天線的模式，組合平均模式的峰值增益分別為 4.3dBi（2.4GHz 頻段）和 5.6dBi（5GHz 頻段）。

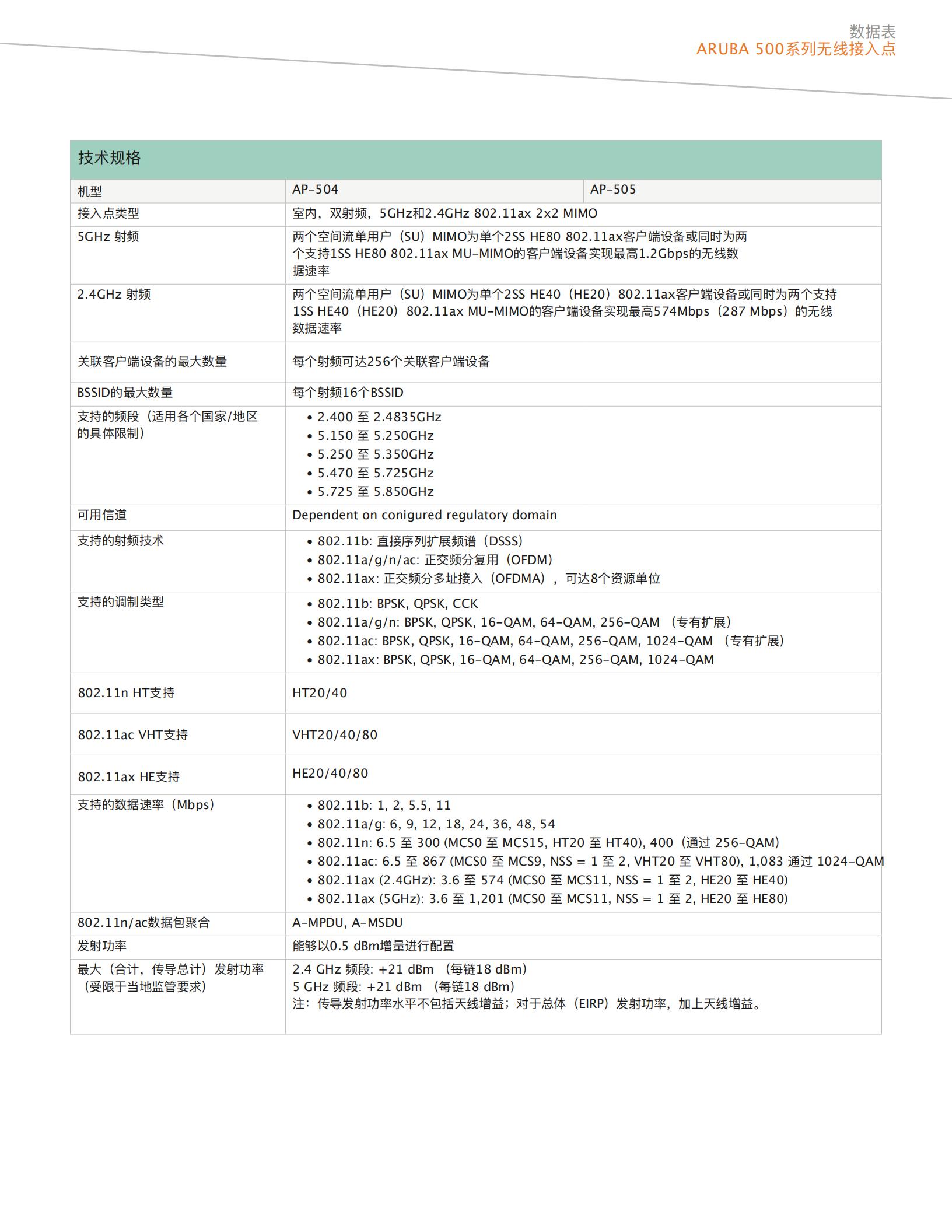

WI-FI 頻段規格

型號：

AP-504

AP-505

AP 類型：

室內，雙頻段，5GHz 和 2.4GHz 802.11ax 2x2 MIMO

5GHz 射頻：

兩空間流單用戶 (SU) MIMO，可對單個 2SS HE80 802.11ax 客戶端設備提供較高 1.2Gbps 的無線連接速率，或支持兩個 1SS HE80 802.11ax MU-MIMO 的客戶端設備同時傳輸數據

2.4GHz 射頻：

兩空間流單用戶 (SU) MIMO，可對單個 2SS HE40 802.11ax 客戶端設備提供較高 574Mbps 的無線連接速率，或支持兩個 1SS HE40 802.11ax MU-MIMO 的客戶端設備同時傳輸數據

關聯客戶端設備的較大數量：

每個頻段較多支持 256 個相關聯的客戶端設備

較大 BSSID 數量：

每個頻段 16 個 BSSID

支持的頻段（適用各/地區特定的限制）：

2.400 到 2.4835GHz

5.150 到 5.250GHz

5.250 到 5.350GHz

5.470 到 5.725GHz

5.725 到 5.850GHz

可用信道：

取決于監管區域配置

支持的射頻技術：

802.11b：直接序列擴展頻譜 (DSSS)

802.11a/g/n/ac：正交頻分復用 (OFDM)

802.11ax：正交頻分多址接入 (OFDMA)，較多 8 個資源單位

支持的調制類型：

802.11b：BPSK、QPSK、CCK

802.11a/g/n：BPSK、QPSK、16-QAM、64-QAM、256-QAM（專有擴展）

802.11ac：BPSK、QPSK、16-QAM、64-QAM、256-QAM、1024-QAM（專有擴展）

802.11ax：BPSK、QPSK、16-QAM、64-QAM、256-QAM、1024-QAM

802.11n 高吞吐量 (HT) 支持：

HT20/40

802.11ac 超高吞吐量 (VHT) 支持：

VHT20/40/80

802.11ax 高效率 (HE) 支持：

HE20/40/80

支持的數據傳輸速率 (Mbps)：

802.11b：1、2、5.5、11

802.11a/g：6、9、12、18、24、36、48、54

802.11n：6.5 到 300（MCS0 到 MCS15，HT20 到 HT40）、400（通過 256-QAM）

802.11ac：6.5 到 867（MCS0 到 MCS9，NSS = 1 到 2，VHT20 到 VHT80），1,083（通過 1024-QAM）

802.11ax (2.4GHz)：3.6 到 574（MCS0 到 MCS11，NSS = 1 都 2，HE20 到 HE40）

802.11ax (5GHz)：3.6 到 1,201（MCS0 到 MCS11，NSS = 1 都 2，HE20 到 HE80）

802.11n/ac 數據包聚合：

A-MPDU、A-MSDU

發射功率：

可以按 0.5 dBm 的增量配置

較大（聚集、提供總量）發射功率（受本地法規要求限制）：

2.4 GHz 頻段：+21 dBm（每鏈 18dBm）

5 GHz 頻段：+21dBm（每鏈 18dBm）

注意：發射功率不包括天線增益。總 (EIRP) 發射功率包括了天線增益。

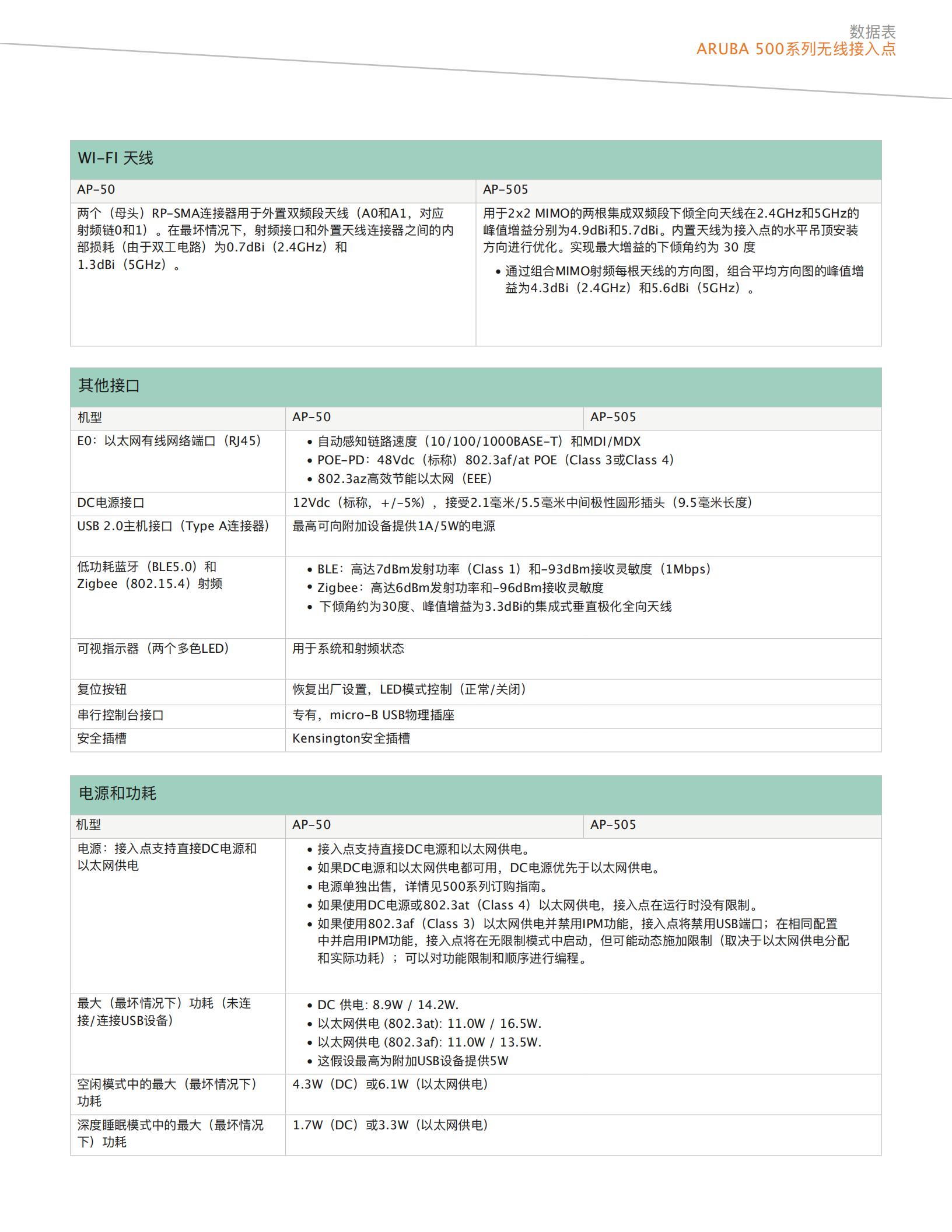

其他接口

E0：以太網有線網絡端口 (RJ-45)：

自動感知鏈路速度 (10/100/1000BASE-T) 和 MDI/MDX

PoE-PD：48Vdc（標稱）802.3af/at PoE（3 級或 4 級）

802.3az 高效節能以太網 (EEE)

DC 電源接口：

12Vdc（標稱，+/- 5%）， 接受 2.1 毫米/5.5 毫米中間極性圓形插頭，9.5 毫米長度

USB 2.0 主機接口（類型 A 連接器）：

較高可向附加 設備提供 1A / 5W 的電源

藍牙低功耗 (BLE5.0) 和 Zigbee (802.15.4) 無線模塊：

BLE：較高 7dBm 的發射功率（第 1 類）和 -93dBm 的接收敏感度 (1Mbps)

Zigbee：集成垂直極化全向天線，較大 6dBm 的發射功率和 -96dBm 的接收靈敏度，約 30 度下傾，峰值增益 3.3dBi

指示器（兩個多色 LED）：

針對系統和射頻狀態

復位按鈕：

恢復出廠設置，LED 模式控制（普通/關閉）

串行控制臺接口：

專用 micro-B USB 物理插座

安全插槽：
